智能泡沫液位高度控制器

本控制器是專門針對發酵等行業而設計生產的儀表，由于使用了自行設計的特殊芯片，它既能感知生產過程中泡沫的過量產生，又能按需要自動投放適量的消泡劑，一旦由于各種原因未能有效消除泡沫，還可以在某一設定高度發出超高報警信號，從而有效地防止了逃液，確保安全生產，大大地減輕了現場操作工的勞動強度。

在線預約

產品詳情PRODUCT DETAILS

智能泡沫液位高度控制器是專門針對發酵等行業而設計生產的儀表，由于使用了自行設計的特殊芯片，它既能感知生產過程中泡沫的過量產生，又能按需要自動投放適量的消泡劑，一旦由于各種原因未能有效消除泡沫，還可以在某一設定高度發出超高報警信號，從而有效地防止了逃液，確保安全生產，大大地減輕了現場操作工的勞動強度。特別適用于醫藥、食品、生化、污水處理、抗生素等生產過程中對泡沫高度的控制，是發酵罐的忠實守護神。

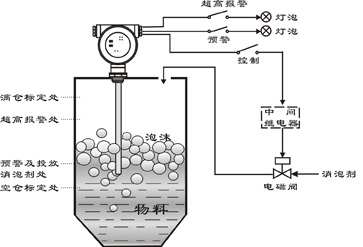

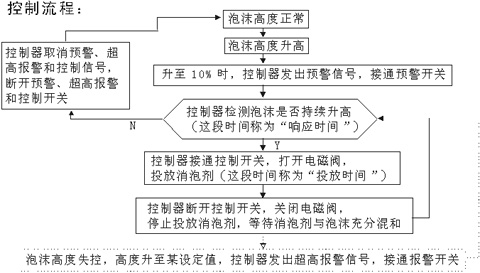

控制器外型、系統連接及控制流程

當泡沫高度上升至淹埋控制器部份探極（約10 %）時，控制器首先發出一個預警開關信號，表示泡沫升高，準備投放消泡劑，當預警狀態維持若干秒鐘（此稱響應時間，可選），確認泡沫的持續存在后，控制器再發出一個控制開關信號，指揮打開電磁閥，投放消泡劑；為節省消泡劑，投放若干秒后（此稱投放時間，可選），控制開關斷開，關閉電磁閥，停止投放；待消泡劑與泡沫充分混合，如泡沫仍未下降，則再投放，然后再停止......反復進行，直至泡沫高度下降到離開探極預警處為止。所以消泡劑的投放是間歇進行的，即投放一段時間，然后停一段“響應時間”，泡沫高度不降時再投。用戶可通過選用不同的“響應時間”和“投放時間”達到*佳消泡效果。如果因為某種原因（例如消泡劑管道堵塞），未能及時消泡以至泡沫失控升高，則當泡沫升至某設定高度時，控制器發出超高報警信號，以便人工干預。

主要技術指標

●工作電源：AC220V±10% 50HZ 或 DC24V ，用戶可選
●功耗：<5W
●儀表工作環境溫度：-40~45℃
●安裝方式R1.5
●響應時間（即投放間隔時間）：2、4、8、16、32、64、128 秒可選
●投放時間：1、2、4、8、16、32、64 秒可選
●探級工作(介質) 溫度：-40～200℃
●介質壓力：壓力型： ≤3Mpa（其余型號為常壓）
●控制輸出：一組繼電器常開觸頭（繼電器觸點容量為 AC250V，0.3A；DC28V，0.5A；電阻負載。）
●預警輸出：一組繼電器常開觸頭（繼電器觸點容量為 AC250V，0.3A；DC28V，0.5A；電阻負載。）
●超高報警輸出：一組繼電器常開觸頭

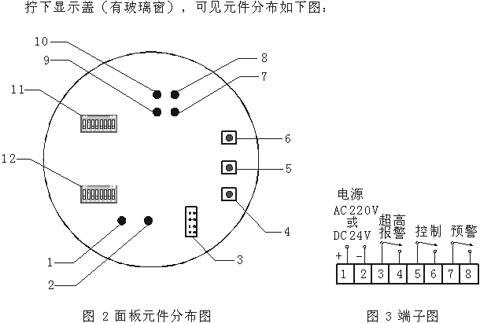

端子圖和顯示板元件分布及其功能

1.DP--電源指示燈
2.DK--控制信號燈，亮時表示已接通控制繼電器開關，投放消泡劑
3--超高報警點選擇器，可選在泡沫總高度的 60%、70%、80% 或 90%，出廠時置于 80% 處，需改變時，可拔下黑色短路器，改插在旁邊合適的地方即可
4.MO--清除鍵（與滿倉鍵或空倉鍵配合使用）
5.ML--空倉鍵
6.MH--滿倉鍵
7.DL--空倉標定指示燈，未進行標定時閃亮，已完成標定后長亮
8.DH--滿倉標定指示燈，未進行標定時閃亮，已完成標定后長亮
9.BL--預警信號燈（當泡沫升至總高度的 10% 時，本燈亮，預告可能需要投放消泡劑，并輸出繼電器開關信號）
10.BH--超高報警燈（當泡沫高度失控，到達設定高度時，此燈亮并輸出報警繼電器開關信號）
11--響應時間選擇器。這是一個七位開關，每次只能把其中一位向上撥向“ON”，把**位向上撥向“ON”選2 秒，第二位選 4 秒，第三位選 8 秒......第七位選128秒，出廠時置于 4 秒。
12--投放時間選擇器。這是是一個七位開關，每次只能把其中一位向上撥向“ON”，把**位向上撥向“ON”選1秒，第二位選 2 秒，第三位選 4 秒......第七位選 6 4秒，出廠時置于 8 秒。

附：DH、DL 燈同時閃亮或其中之一尚在閃亮，表示控制器處于非運行狀態，兩燈同
時長亮表示控制器處于運行狀態。

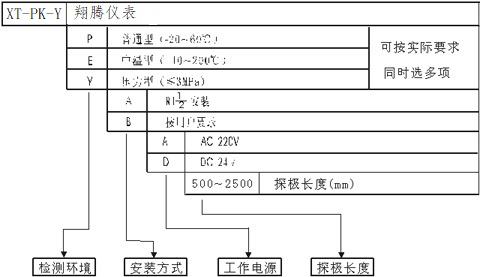

智能泡沫液位高度控制器選型表：

選型舉例

例1：使用要求：介質常溫、常壓；R1.5 安裝；電源 AC220V；探極長 1.5 米。
對應型號：XT-PK-Y-P-A-A-1500
例2：使用要求：介質溫度≤150℃；介質壓力：2MPa；R1.5 安裝，電源 DC24V；探極長 2 米。
對應型號：XT-PK-Y-YE-A-D-2000

選型注意事項

1.本控制器的探極長度可根據現場需要選在 500~2500mm 之間，具體為沒有泡沫時料面以上稍高一點到罐頂的距離。
2.我公司提供選型咨詢服務；特殊情況可按用戶要求供貨。

檢驗方法

1.把控制器放桌上，擰下前后蓋，接上電源。
2.按下“空倉鍵”至“空倉標定指示燈”由閃亮變長亮。
3.用手握住探極不放，按下“滿倉鍵”至“滿倉標定指示燈”由閃亮變長亮。
4.此時“預警指示燈”、“控制指示燈”和“超高報警燈”全亮，放開握住探極的手，上述三只燈全熄滅，表示控制器工作正常。
5. 同時按下“清除鍵”和“空倉鍵”至“空倉標定指示燈”由長亮變閃亮；再同時按下“清除鍵”和“滿倉鍵”至“滿倉標定指示燈”由長亮變閃亮，清除原標定的數據，即可斷電到現場安裝使用。

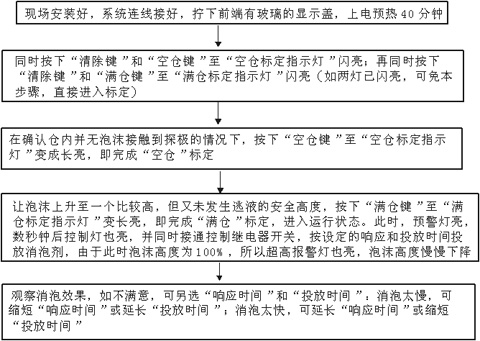

投運方法

本控制器必須進行“空倉”和“滿倉”兩點標定后才能正常運行，過程如下：
