智能渦街流量計是根據卡門渦街原理研制成的一種流體振蕩型儀表。智能渦街流量計在流動的流體中插入一個斷面為非流線型柱狀物體時，在柱體后部兩側會產生兩列交錯排列的旋渦。旋渦分離的頻率與流速成正比，與柱體迎流面的寬度成反比。管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較**、理想的流量儀表。

工作原理：

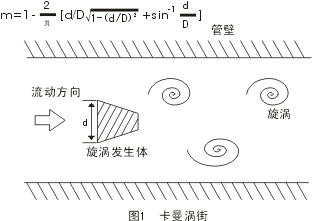

在流體中設置旋渦發生體（阻流體），從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡曼渦街,如圖1所示。旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被介質來流的平均速度為U，旋渦發生體迎面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下關系式：
f=StU1/d=StU/md
式中U1－旋渦發生體兩側平均流速，m/s
St—斯特勞哈爾數
m－旋渦發生體兩側弓形面積與管道橫截面面積之比

瞬時體積流量qv為：

式中K－流量計的儀表系數，脈沖數／*（P/*）

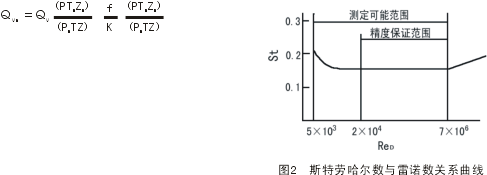

K除與旋渦發生體、管道的幾何尺寸有關外，還與斯特勞哈爾數有關。斯特勞哈爾數為無量綱參數，它與旋渦發生體形狀及雷諾數有關，圖2所示為圓柱狀旋渦發生體的斯特勞哈爾數與管道雷諾數的關系圖。由圖可見，在Re=2×104～7×106范圍內，St可視為常數，這是儀表正常工作范圍。當測量氣體流量時，HLUG的流量計算式為

式中ＱＶn，ＱＶ－分別為標準狀態下（20℃，101.325kPa）和工況下的體積流量，/h;
Pn，P－分別為標準狀態下和工況下的**壓力kPa;
Tn，Ｔ－分別為標準狀態下和工況下的熱力學溫度，Ｋ；
Zn，Z－分別為標準狀態下和工況下氣體壓縮系數。
由上式可見，XT-LUG輸出的脈沖頻率信號不受流體物性和組分變化的影響，即儀表系數在一定雷諾數范圍內僅與旋渦發生體及管道的形狀尺寸等有關。但是作為流量計在物料平衡及能源計量中需檢測質量流量，這時流量計的輸出信號應同時監測體積流量和流體密度，流體物性和組分對流量計還是有直接影響的。

智能渦街流量計參數：
1、口徑:DN15-DN200
2、公稱壓力：1.6MPa、2.5MPa、4MPa
3、環境溫度:-25℃～+130℃、-25℃～+250℃、-25℃～+300℃、
4、精度：±1.0%
5、供電電源：+24VDC±10%，可3.6V鋰電池供電。
6、測量介質：氣體、液體、蒸氣
7、輸出信號：脈沖電壓輸出信號高電平8～10V 低電平0.7～1.3V
8、脈沖占空比約50%,傳輸距離為100m，脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m

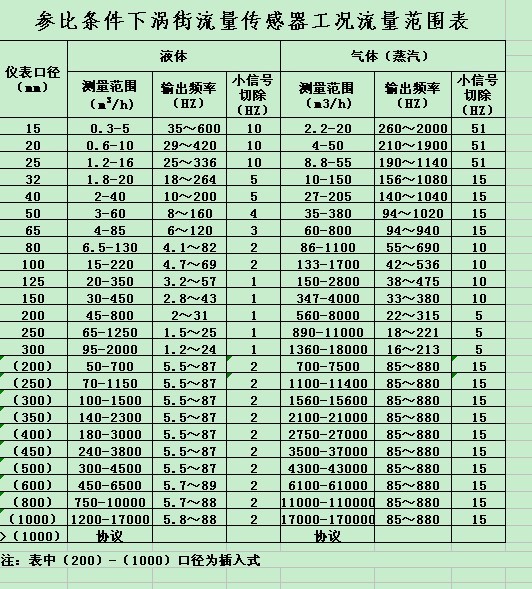

智能渦街流量計選型：

代號	通徑	流量范圍㎡/h
XTLU-25	DN25	1~10（液體）			25~60（氣體）			蒸汽流量請查看說明書，DN300以上推薦使用插入式渦街流量計
XTLU-32	DN32	1.5~18（液體）			15~150（氣體）
XTLU-40	DN40	2.2~27（液體）			22.6~150（氣體）
XTLU-50	DN50	4~55（液體）			35~350（氣體）
XTLU-80	DN80	9~135（液體）			90~900（氣體）
XTLU-100	DN100	14~200（液體）			140~1400（氣體）
XTLU-150	DN150	32~480（液體）			300~3000（氣體）
XTLU-200	DN200	56~800（液體）			550~5500（氣體）
	代號	功能1
	N	無溫壓補償
	Y	有溫壓補償
		代號	輸出型號
		F1	4-20mA輸出（二線制）
		F2	4-20mA輸出（三線制）
		F3	RS485通訊接口
			代號	被測介質
			J1	液體
			J2	氣體
			J3	蒸汽
				代號		連接方式
				L1		法蘭卡裝式
				L2		法蘭連接式
						代號	功能2
						E1	1.0級
						E2	1.5級
						T1	常溫
						T2	高溫
						T3	蒸汽
						P1	1.6MPa
						P2	2.5MPa
						P3	4.0MPa
						D1	內部3.6V供電
						D2	DC24V供電
						B1	不銹鋼
						B2	碳鋼

智能渦街流量計的正確安裝是保障儀表正常運行的重要環節，若安裝不當，輕則影響儀表的使用精度，重則會影響儀表的使用壽命，甚至?xí)p壞儀表。

（一） 安裝環境要求：

1．盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。

2．避開高溫?zé)嵩春洼椛湓吹闹苯佑绊憽Ｈ舯仨毎惭b，須有隔熱通風措施。

3．避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。

4．渦街流量儀表應盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。

5．儀表*好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。

6．儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。

（二）儀表管道安裝要求：

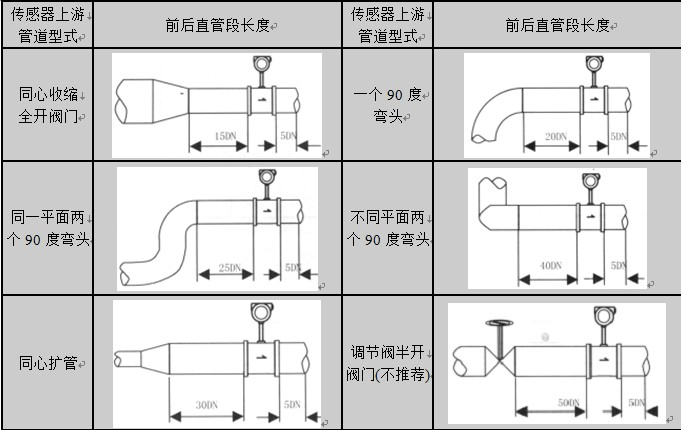

渦街流量儀表對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。儀表的上下游直管段長度要求見圖

DN為儀表工稱口徑單位:mm

注:調節閥盡可能不安裝在渦街流量儀表的上游,而應安裝在渦街流量儀表的下游10D處。上、下游配管內徑應相同。如有差異，則配管內徑Dp與渦街儀表表體內徑Db,應滿足以下關系

0.98Db≤Dp≤1.05Db

         上、下游配管應與流量儀表表體內徑同心，它們之間的不同軸度應小于0.05Db
         儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大1-2mm
         測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時，測壓孔應設置在下游3-5D處，測溫孔應設置在下游6-8D處，見圖。D為儀表工稱口徑，單位：mm
儀表在在管道上可以水平、垂直或傾斜安裝。

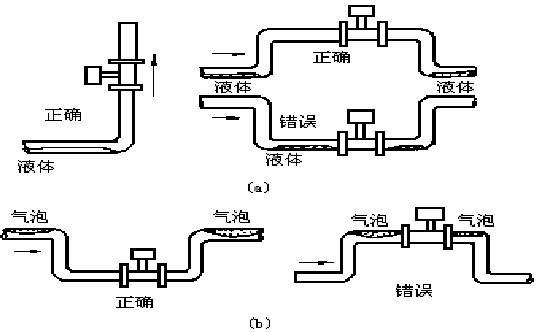

       測量氣體時，在垂直管道安裝儀表，氣體流向不限。但若管道內含少量液體，為了防止液體進入儀表測量管，氣流應自下而上流動，如圖（四）a所示
       測量液體時，為了保證管內充滿液體，所以在垂直或傾斜管道安裝儀表時，應該保證液體流動方向從下而上。若管道內含少量氣體，為了防止氣體進入儀表測量管，儀表應安裝在管線的較低處
如圖所示
